华为Mate 30 Pro 5G版拆解:内附供应商名单

近日,专业拆解机构TechInsights拆解了华为Mate 30 Pro 5G,型号是LIO-AN00,8 GB RAM+256 GB ROM。华为Mate 30系列是该公司年度旗舰智能手机,于2019年9月19日在慕尼黑发布。
   近日,专业拆解机构TechInsights拆解了华为Mate 30 Pro 5G,型号是LIO-AN00,8 GB RAM+256 GB ROM。华为Mate 30系列是该公司年度旗舰智能手机,于2019年9月19日在慕尼黑发布。

  它们采用了HiSilicon Kirin 990 5G SoC,将应用处理器和5G/4G/3G/2G调制解调器集成到一个组件中,由台积电第二代7纳米FinFET EUV(N7+)工艺技术制程制造。
华为Mate 30 Pro 5G版拆解:内附供应商名单

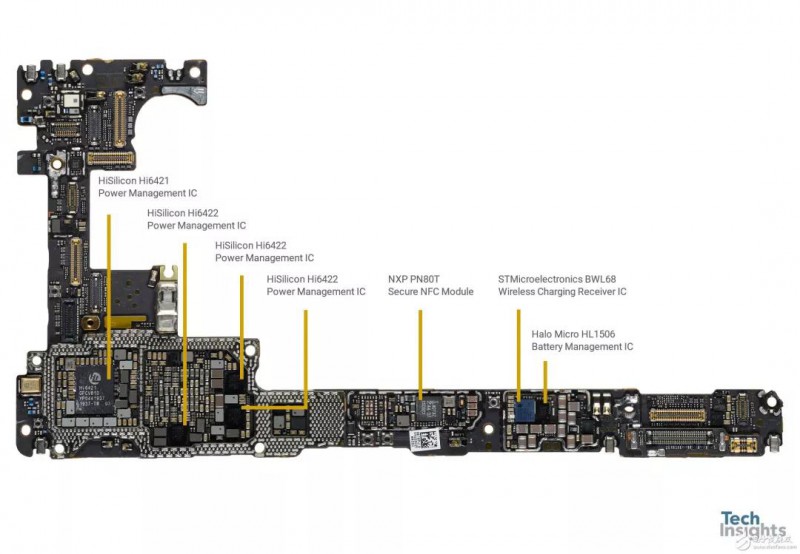

  海思Hi6421电源管理IC

  HiSilicon Hi6422电源管理IC

  恩智浦PN80T安全NFC模块

  STMicroelectronics BWL68无线充电接收器IC

华为Mate 30 Pro 5G版拆解:内附供应商名单

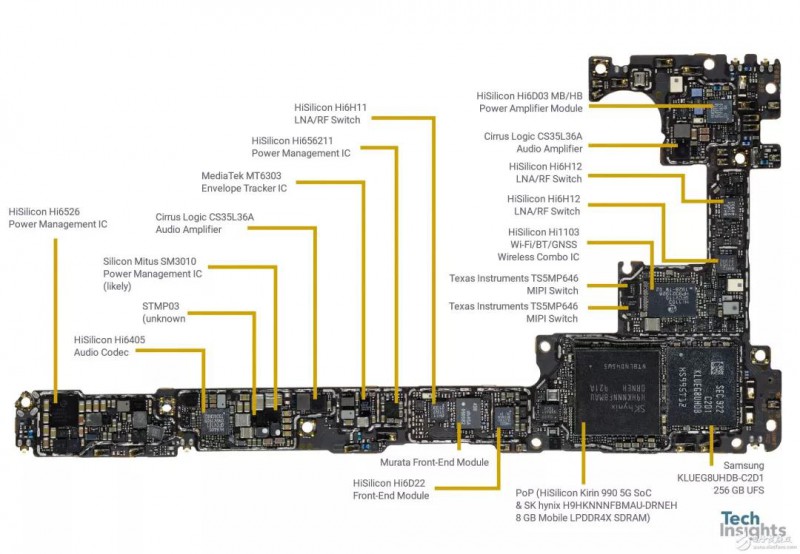

  Halo Micro HL1506电池管理IC

  HiSilicon Hi6405音频编解码器

  STMP03(未知)

  Silicon Mitus SM3010电源管理IC(可能)

  Cirrus Logic CS35L36A音频放大器

  联发科技MT6303信封追踪器IC

  海思Hi656211电源管理IC

  HiSilicon Hi6H11 LNA/RF开关

  村田前端模块

  HiSilicon Hi6D22前端模块

  PoP(HiSilicon Kirin 990 5G SoC和SK Hynix H9HKNNNFBMAU-DRNEH 8 GB移动LPDDR4X SDRAM)

  三星KLUEG8UHDB-C2D1 256 GB UFS

  德州仪器TS5MP646 MIPI开关

  德州仪器TS5MP646 MIPI开关

  HiSilicon Hi1103 Wi-Fi/BT/GNSS无线组合IC

  HiSilicon Hi6H12 LNA/RF开关

  Cirrus Logic CS35L36A音频放大器

  HiSilicon Hi6D03 MB/HB功率放大器模块
华为Mate 30 Pro 5G版拆解:内附供应商名单
  HiSilicon Hi6365射频收发器

  未知的429功率放大器(可能)

  HiSilicon Hi6H12 LNA/RF开关

  高通QDM2305前端模块

  HiSilicon Hi6H11 LNA/RF开关

  HiSilicon Hi6H12 LNA/RF开关

  HiSilicon Hi6D05功率放大器模块

  村田前端模块

  未知的429功率放大器(可能)

  麒麟990 5G:5G应用处理器/调制解调器

  除了华为Mate 30 5G和Mate 30 Pro 5G之外,全球所有5G手机,无论们是由什么供电(高通Snapdragon,三星Exynos或HiSilicon Kirin),都具有独立的5G调制解调器,可与传统4G AP/调制解调器配对。麒麟990 5G是首颗5G SoC,该设备在单个组件中集成了集成的应用处理器和5G/4G/3G/2G调制解调器。

  我们手机中的Kirin 990 5G是一个封装式封装(PoP),其中包括Kirin 990 5G SoC芯片和SK Hynix H9HKNNNFBMAU-DRNEH 8 GB移动LPDDR4X SDRAM,与我们在华为Mate 20 X(5G)中看到的DRAM相同。
华为Mate 30 Pro 5G版拆解:内附供应商名单
  麒麟990 5G SoC的芯片尺寸为10.68mm x 10.61mm=113.31mm 2。相比之下,Mate 20 X(5G),麒麟980 4G AP/调制解调器的芯片尺寸为8.25mm x 9.16mm=75.57mm 2,而独立的5G调制解调器Balong 5000的芯片尺寸为9.82mm x 8.74mm=85.83mm 2。麒麟980 4G AP/调制解调器芯片尺寸+5G Balong调制解调器芯片尺寸=161.4mm 2。麒麟990 5G SoC的裸片尺寸为113.31mm 2,与以前的双组件解决方案相比要小得多。

  本次拆解,我们看到从电源、音频、RF、射频收发器、SOC等均是华为自研芯片,比例大约占一半!这说明,华为在其智能手机中加强了芯片自研,加快了国外器件的替代。

  海思Hi6421电源管理IC

  海思Hi6422电源管理IC

  海思Hi6405音频编解码器

  海思Hi656211电源管理IC

  海思Hi6H11 LNA/RF开关

  海思Hi6D22前端模块

  海思麒麟990 5G SoC

  海思Hi1103 Wi-Fi/BT/GNSS无线组合IC

  海思Hi6H12 LNA/RF开关

  海思Hi6D03 MB/HB功率放大器模块

  海思Hi6365射频收发器

  海思Hi6H12 LNA/RF开关

  海思Hi6H11 LNA/RF开关

  海思Hi6D05功率放大器模块
